隨著半導體器件結構愈發復雜，且應用場景不斷向嚴苛環境拓展，保障其長期穩定運行，已成為行業內制造商的核心挑戰之一。現代集成電路、功率器件、傳感器及先進封裝產品，需在長期潮濕、溫度波動與電應力作用下，維持性能穩定，避免出現衰減或提前失效。

在行業內，JESD22-A110 標準是應用廣泛的濕度可靠性測試規范之一，由 JEDEC 制定，為高加速應力測試（HAST）提供了標準化執行方案。

依托 JESD22-A110 標準開展 HAST 測試，企業可在數天內模擬產品數年的實際環境暴露狀態，在批量生產前識別潛在缺陷。本文將詳細闡述 JESD22-A110 HAST 測試的目的、要求、流程、應用場景及配套設備選型要點。

一、JESD22-A110 標準解析

JESD22-A110 是 JEDEC（聯合電子器件工程委員會）發布的可靠性測試標準，明確了半導體器件高加速溫濕度應力測試的實施流程。該標準的設立，旨在加速產品使用或存儲過程中，由濕度引發的各類失效機制，提前排查潛在風險。

與傳統需耗時數月的環境測試方案不同，HAST 測試通過高溫、高濕、加壓及電偏置的組合應力，加快產品劣化進程，大幅縮短缺陷排查周期。

JESD22-A110 標準的核心目標包含：評估器件防潮性能、識別封裝結構薄弱環節、加速腐蝕類失效進程、驗證產品長期可靠性表現、支撐產品行業資質認證、驗證制造工藝的穩定性。目前，JESD22-A110 已成為半導體行業產品認證階段的關鍵測試項目之一。

二、濕度可靠性對半導體器件的重要性

濕度是造成電子元件失效的主要誘因之一。即使微量水汽，也可能隨時間滲入半導體封裝內部，與內部敏感材料、電氣結構發生反應，引發各類問題：

腐蝕問題：水汽與金屬導體、鍵合線、引線框架、焊點發生反應，導致氧化、性能劣化；

電化學遷移：電偏置環境與水汽共同作用，促使金屬離子在絕緣表面遷移，形成導電通路；

漏電流上升：水分子會降低絕緣材料的絕緣電阻，導致寄生電流增加；

分層現象：吸濕會削弱封裝材料間的粘合力，引發界面分離；

芯片開裂：熱膨脹差異與吸收的水分共同作用，可能在封裝內部產生機械應力；

短路風險：受潮引發的樹枝狀生長最終可能連通導體，造成器件故障。

JESD22-A110 標準的核心作用，正是加速這類與濕度相關的失效機制，在產品部署前完成可靠性驗證。

三、什么是 HAST 測試？

HAST 即高加速應力測試，是在加壓艙體內，模擬高溫高濕環境開展的環境可靠性測試。測試過程中，半導體器件會持續承受電應力，同時水汽會加速滲入封裝內部，以此快速暴露潛在缺陷。

典型的 HAST 測試條件為：溫度控制在110℃~140℃區間，相對濕度恒定85%RH，設備維持高壓環境，同時對器件施加持續電偏置。在這類應力條件下，實際使用中需數年才會顯現的濕度相關故障，可在數天內觸發，幫助企業快速獲取有效的可靠性數據，縮短產品認證周期。

四、JESD22-A110 加速失效的核心原理

HAST 測試的有效性，源于四類應力因素的協同作用：

高溫：依據阿倫尼烏斯加速原理，溫度升高會顯著加快化學反應速率；

高濕度：高濕環境可提升水汽在封裝材料中的滲透效率；

加壓環境：即使溫度超過水的沸點，加壓條件也能維持艙內濕度穩定；

電偏置：測試過程中施加的電壓，可加速電化學類失效機制的顯現。

JESD22-A110 標準將上述應力結合，構建嚴苛的測試環境，相比傳統測試方案，可更快地暴露產品潛在缺陷。

五、JESD22-A110 典型測試條件

測試參數可根據產品認證需求靈活調整，行業內通用三套主流測試條件，適配不同產品的可靠性驗證需求。第一類為常規溫和測試條件，溫度設定110℃、相對濕度保持85%RH，整體測試時長為264小時，適用于常規半導體器件的基礎可靠性認證。第二類為標準加速測試條件，溫度提升至130℃、相對濕度85%RH，測試時長縮短至96小時，是目前行業應用最廣泛的通用測試方案。第三類為高強度加速測試條件，溫度達到140℃、濕度同樣維持85%RH，測試時長為96小時，適用于新型封裝、高密度集成等對濕度敏感度較高的高端半導體產品。

具體條件的選擇，需結合器件技術、封裝結構、客戶規范、行業應用需求及可靠性目標綜合確定。需注意的是，應力水平越高，測試周期越短，但也可能觸發常規使用場景中不會出現的失效現象，需結合實際場景合理選用。

六、有偏 HAST 與無偏 HAST 的區別

HAST 測試主要分為兩類執行形式，適配不同的測試目標：

1. 有偏 HAST（電偏置測試）

測試過程中，器件持續保持通電狀態，也是 JESD22-A110 標準下應用最廣泛的測試方式。優勢在于更貼近產品實際運行工況，可加速腐蝕機制顯現，有效檢測漏電流故障、評估絕緣性能，是產品認證的常用方案。

2. 無偏 HAST（無電偏置測試）

器件僅暴露于溫濕度環境中，無需施加電壓。優勢是測試設置更簡便，可降低測試成本，適用于材料性能評估、封裝結構初步篩查；局限在于無法完全暴露所有電氣類失效機制，需結合其他測試方式補充驗證。

七、JESD22-A110 與傳統 THB 測試的對比

可靠性工程師常關注的問題之一，是 HAST 測試是否可替代傳統 THB（溫度濕度偏置）測試。兩種測試均用于半導體濕度可靠性驗證，但在測試條件、優勢與適用場景上存在明顯差異。傳統THB測試的標準工況為85℃溫度、85%RH濕度，常規測試時長長達1000小時，該測試方法發展成熟、應用歷史悠久，測試環境高度還原產品真實使用場景，測試數據貼合實際工況，但存在測試耗時長、產品認證周期長的短板。而基于JESD22-A110標準的HAST測試，典型測試條件為130℃、85%RH，僅需96小時即可完成測試，核心優勢是測試效率高、能大幅縮短產品開發與認證周期，適配當下半導體行業快速迭代的研發節奏；缺點是測試環境應力更為嚴苛，且需要專用的高壓HAST試驗設備才能滿足測試標準。

在現代半導體產品開發流程中，HAST 測試常被用作快速篩查與初步認證工具，THB 測試則更多用于后期長期可靠性驗證，二者結合可構建完整的濕度可靠性測試體系。

八、JESD22-A110 測試的主要應用領域

1. 半導體制造

廣泛應用于微處理器、存儲器件、模擬集成電路、邏輯器件、射頻組件等產品的可靠性驗證，是行業內通用的認證測試項目。

2. 汽車電子

汽車電子產品對長期可靠性要求嚴苛，典型應用包括發動機控制單元（ECU）、ADAS 系統、電源管理芯片、電池管理系統等。JESD22-A110 測試常與 AEC-Q100 認證項目配合使用，保障產品在車載復雜工況下的穩定運行。

3. 航空航天與國防

航空航天領域的電子系統需承受嚴苛的環境應力，HAST 測試可支撐飛行控制電子設備、衛星組件、通信系統等產品的資質認證，驗證其在高濕、溫差環境下的長期表現。

4. 電力電子

IGBT 模塊、SiC MOSFET、氮化鎵功率器件、逆變器等產品，常工作在高溫、高濕環境中，濕度可靠性直接影響設備安全，JESD22-A110 測試可有效驗證這類產品的抗?jié)裥阅堋?/span>

5. 數據中心與 AI 硬件

現代 AI 服務器、高性能計算系統采用高密度封裝半導體器件，運行過程中易產生大量熱量，封裝完整性與濕度可靠性尤為關鍵，HAST 測試可助力企業驗證產品在嚴苛運行條件下的長期穩定性。

九、JESD22-A110 測試的設備選型要點

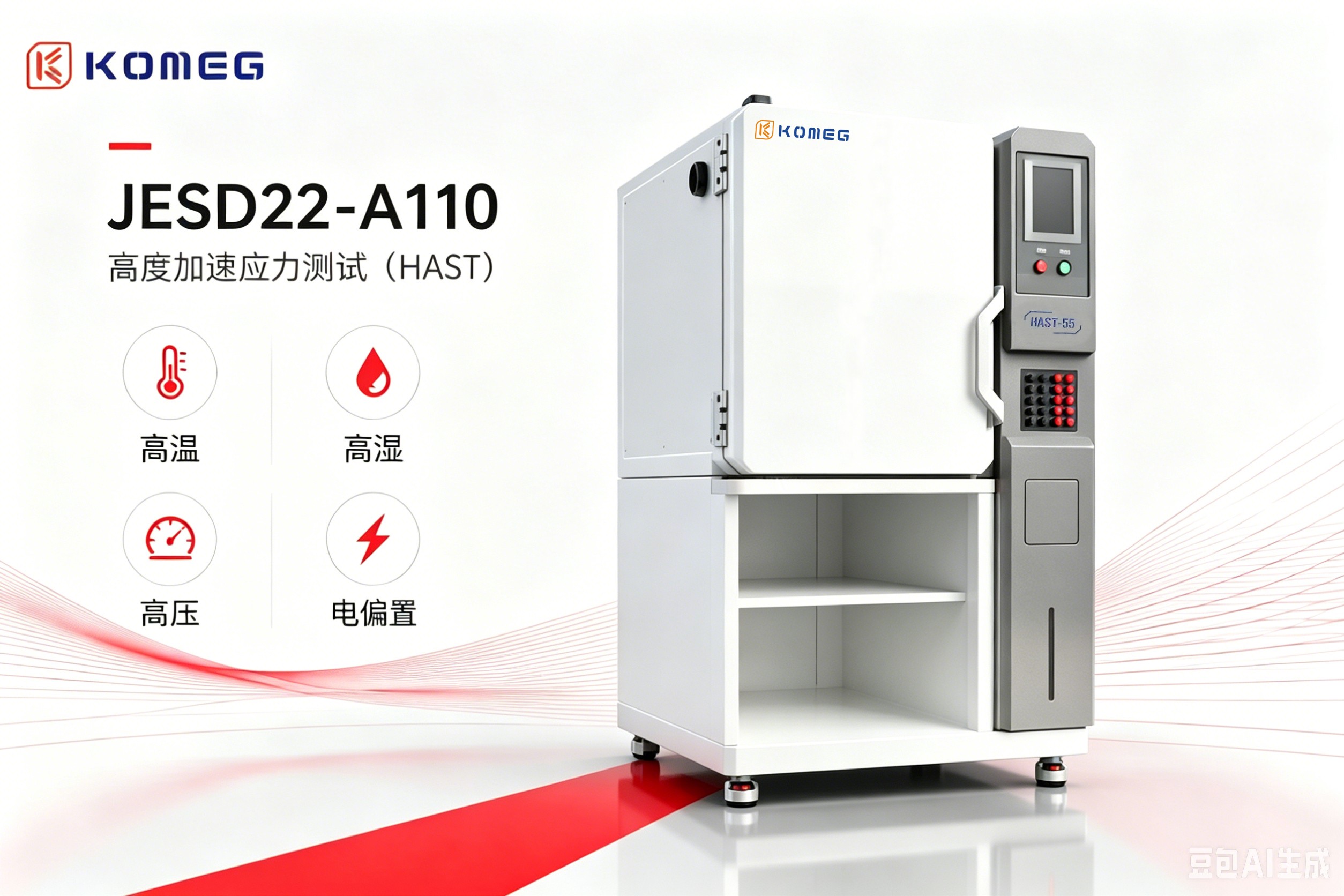

穩定可靠的測試結果，離不開符合標準的專用 HAST 試驗箱。KOMEG 科明深耕環境測試設備領域，打造的 HAST 系列試驗箱，可全面滿足 JESD22-A110 標準測試需求，為半導體產品可靠性驗證提供穩定支撐。

設備選型需重點關注以下核心性能指標：

精準溫度控制：可穩定維持 110℃~140℃的測試溫度區間，保障測試條件一致性；

精準濕度控制：測試過程中相對濕度可穩定維持在 85% RH，波動范圍符合 JEDEC 標準要求；

壓力容器設計：支持高于水沸點的飽和濕度環境，滿足加壓測試需求；

電偏置適配能力：支持測試過程中對器件施加電應力，適配有偏 HAST 測試場景；

腔體內環境均勻性：確保艙內各區域溫濕度、壓力分布均勻，所有器件承受的環境應力一致；

安全防護系統：包含過溫保護、過壓保護、水位監測、緊急停機等功能，保障測試過程安全可控。

KOMEG 科明的 HAST 試驗箱嚴格對標 JEDEC 行業標準，在溫濕度穩定性、壓力控制精度、環境均勻性等方面表現優異，可有效保障 JESD22-A110 測試的準確性與可重復性，幫助企業高效完成產品可靠性驗證。

十、JESD22-A110 測試可發現的典型失效機制

通過 JESD22-A110 標準開展的 HAST 測試，可提前暴露產品多種潛在失效問題：鍵合線腐蝕、引線框架氧化、芯片附著力下降、封裝分層現象、導電陽極絲生長、絕緣電阻降低、漏電流增大、焊點性能劣化。早期發現這類問題，可幫助企業優化產品設計與制造工藝，提升產品可靠性，降低后續售后成本。

十一、HAST 測試的未來發展趨勢

隨著半導體封裝技術持續升級，芯片組架構、2.5D/3D 封裝、硅光子學、AI 加速器、先進汽車電子等領域不斷發展，濕度可靠性驗證的挑戰也愈發復雜。未來 HAST 測試的發展方向包括：適配更高集成度的半導體器件、設置更復雜的電偏置條件、搭載更完善的測試過程監控系統、升級自動化數據分析能力、融入數字孿生可靠性建模應用。在技術迭代過程中，JESD22-A110 標準仍將是先進半導體技術的基礎認證規范，持續為行業提供標準化的濕度可靠性測試方案。

總結

JESD22-A110 是半導體行業核心的可靠性測試標準之一，通過高加速應力測試方案，為濕度相關失效機制的驗證提供了成熟路徑。結合高溫、高濕、加壓與電偏置的組合應力，HAST 測試可將產品缺陷排查周期從數月縮短至數天，幫助企業在批量生產前識別封裝、材料與工藝中的潛在問題。

隨著電子產品不斷向小型化、高性能、高集成度方向發展，JESD22-A110 標準下的 HAST 測試，將在保障產品長期可靠性、降低現場故障風險、加快產品上市節奏等方面發揮愈發重要的作用。KOMEG 科明也將持續以符合 JEDEC 標準的 HAST 試驗設備，助力半導體企業高效完成可靠性驗證工作。
